产品简介

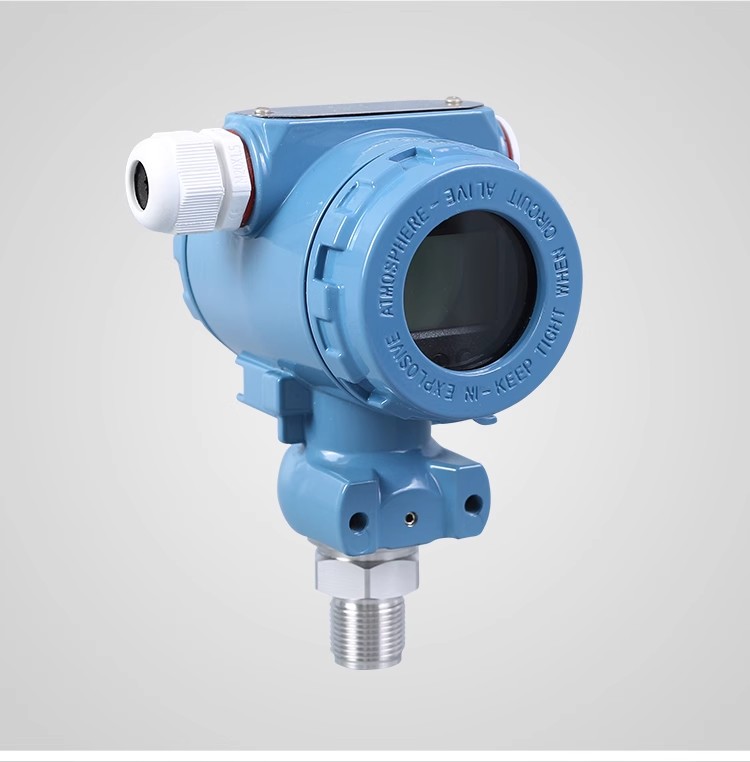

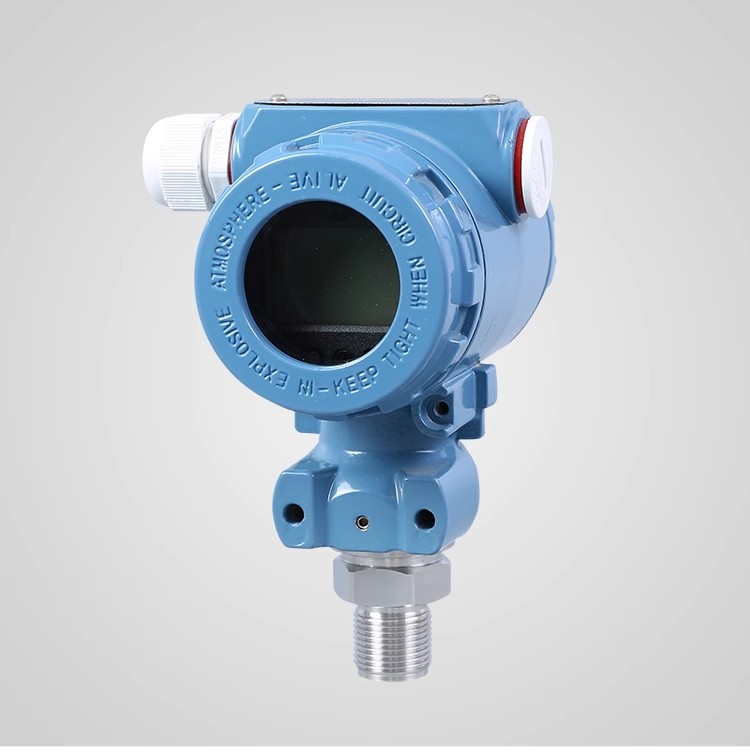

压力变送器是一款采用数字电路补偿技术设计生产的高精度、高稳定性的智能压力测量仪表，选用防爆外壳，带LCD显示。专门设计应用于两线制4～20 mA 加载HART协议输出场合，广泛地应用于液压、油田，矿井，化工，电力，锅炉，天然气等自动化领域的流体压力测量与控制。
技术参数
压力芯体
扩散硅，单晶硅
输出信号
4-20mA,HART协议，RS485(可定制)
综合精度
0.075级，0.1级，0.25级，0.5级
非线性
满量程的0.2%
供电电压
24(12~36)VDC(放大信号)
过程连接
M20,G1/4,G1/2,1/4NPT,卡箍(可定制)
工作温度范围
-20~150°C(可定制)
机械振动
±20g
防护等级
IP65,IP67
防爆等级
CT4,CT6
量程
-0.1…0…70MPa
电气连接
直接引线，接线端子
长期稳定性
±0.1%FS
重复性
满量程的0.05%
响应频率
3.2KHz(-3dB)
材质
304,316L,2205,TA2(可定制)
补偿温度范围
-20~80°C
过载压力
150%FS
产品选型
型号
变送器类型
ZBP-280
标准型(不带显示)
ZBP-284
卡箍型
ZBP-281
防腐型
ZBP-285
中高温型
ZBP-282
标准型
ZBP-286
法兰型
ZBP-283
平膜型
ZBP-287
卫生型
代码
量程范围
X-Y
-100~0~100kpa,0~70MPa
G1
M20*1.5外螺纹
G6
G3/8外螺纹
G2
G1/2外螺纹
G7
1.5英寸卡筛(50.5mm
G3
G1/4外螺纹
G8
DN50国标法兰
G4
1/2NPT外螺纹
G9
DN80国标法兰
G5
1/4NPT外螺纹
G0
可定制
接液材质
C1
304
C4
哈氏合金C
C2
316
CO
C3
PTFE
S1
4～20mA二线制
S5
0～10V DC三线制
S2
4～20mA+HART二线制
S6
1～5V DC
S3
RS485/Modbus四线制
S0
S4
0.5～4.5V DC三线制
精度
J1
0.075%FS
J4
0.5%FS
J2
0.1%FS
J5
1%FS
J3
0.25%FS
显示方式
X1
无现场显示
X4
百分比显示
X2
LCD液晶显示
X0
X3
LED数码管显示
D4
M12*1四芯插件
D0
D5
接线端子
F1
IP65
F2 IP67
T4
CT4
T6 CT6
选型示例
ATP-282- (-0.1~1MPa)G1C2S2J2X2D5F2T6
